• 技术参数

    流量范围

    规格尺寸

    误差曲线

    公称直径（mm） 量程比R 流量（m³/h）
    始动流量（m³/h） 最小流量Q1（m³/h） 分界流量Q2（m³/h） 常用流量Q3（m³/h） 过载流量Q4（m³/h）
    DN15 200 0.0031 0.0125 0.0200 2.5 3.125
    DN20 200 0.0050 0.0200 0.0320 4.0 5.000
    DN25 200 0.0079 0.0315 0.0504 6.3 7.875
    DN32 200 0.0020 0.0800 0.1280 16 20.000
    DN40 200 0.0313 0.1250 0.2000 25 31.250



    项目 参数
    执行标准  ISO4064-2014、GBT778-2018
    准确度等级  2级
    测量流体  水、污水、海水(其他液体需定制) ，并且充满管道
    流体温度  0.1-30℃
    工作环境  温度：-30-45℃；湿度100%（RH )
    承受压力  1.6MPa，可选2.5MPa。
    压力损失  DN15-DN40 △P40；≥DN50 △P10
    上游流场敏感度等级  U3
    下游流场敏感度等级  D0

    气候和机械环境安全等级

    		  C级

    电磁兼容性等级

    		  E2级
    通信接口  RS485/USART（TTL）/红外，可选配M-BUS；4G模块无线传输，NB-lot无线传输
    输出信号  可选配OCT，4-20mA
    供电电源  内置锂电池(3.6V，4Ah)/外接DC8-24V直流电源
    防护等级  IP68
    本地显示  双行显示包括9位累积量，6位瞬时流量， 以及各种状态提示符及单位
    数据存储  采用铁电存储参数，自动记录前31个月前31日的累积流量
    测流周期  测量状态：1次/秒(可设定)；检定状态：4次/秒
    功耗  标准状态<30uA，最长可连续工作10年以上
    材质  测量管体：碳钢(传感器处不锈钢)；传感器：PEEK；防护罩：尼龙+玻纤



     公称直径

    （mm）

    		     外形尺寸（mm） 螺纹连接

      有效

    螺纹长度

     重量（估）

    kg

     压力等级

    MPa
     L  H1  H2  W1  W2 管段螺纹A  管段螺纹B
     DN15  165  14  123  57  130  G3/4B  G3/4B  10  1.5  1.6
     DN20  195  18  125  57  130  G1B  G1B  12.5  1.5  1.6
     DN25  160  22  127.5  57  130  G1 1/4B  G1 1/4B  13  1.5  1.6
     DN32  180  25  130  57 130   G1 1/2B  G1 1/2B  14.5  2  1.6
     DN40  200  33.5  134  57  130  G2B  G2B  16  2.2  1.6

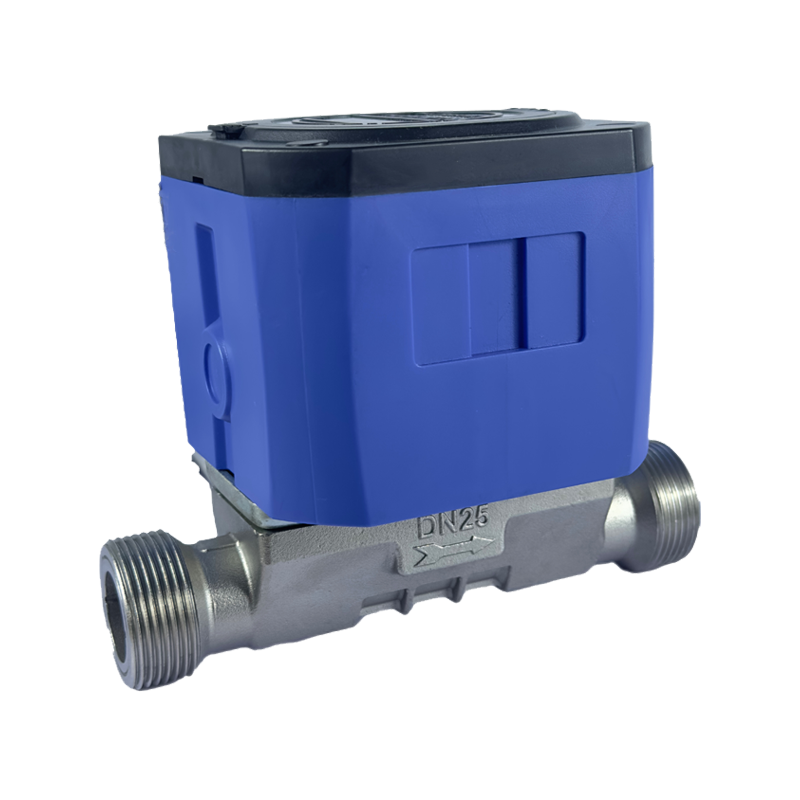

  • 螺纹连接

    铜

    不锈钢304

    不锈钢316

    法兰连接

    不锈钢304\316
